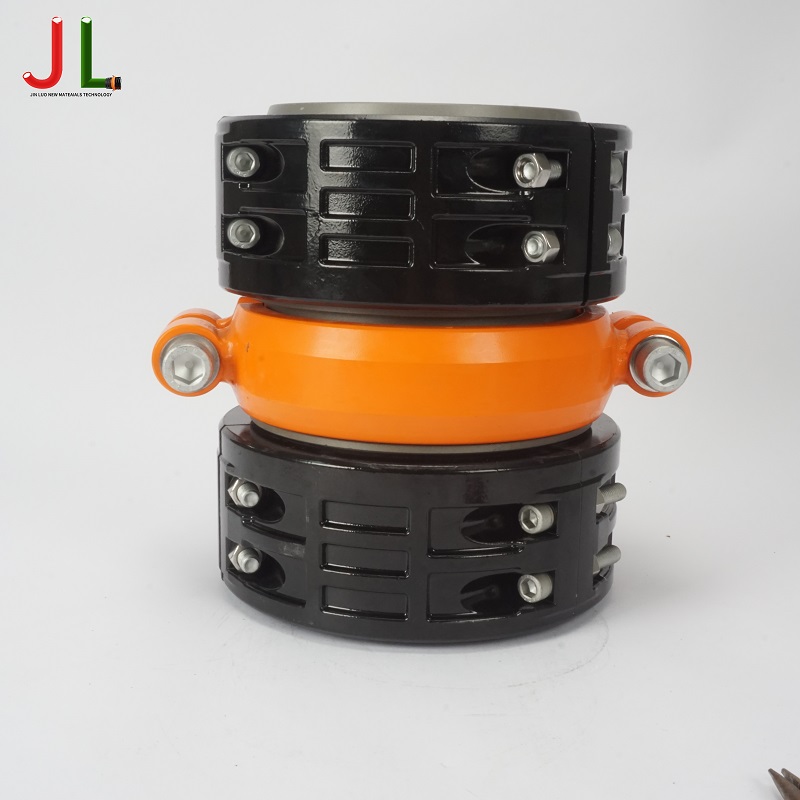

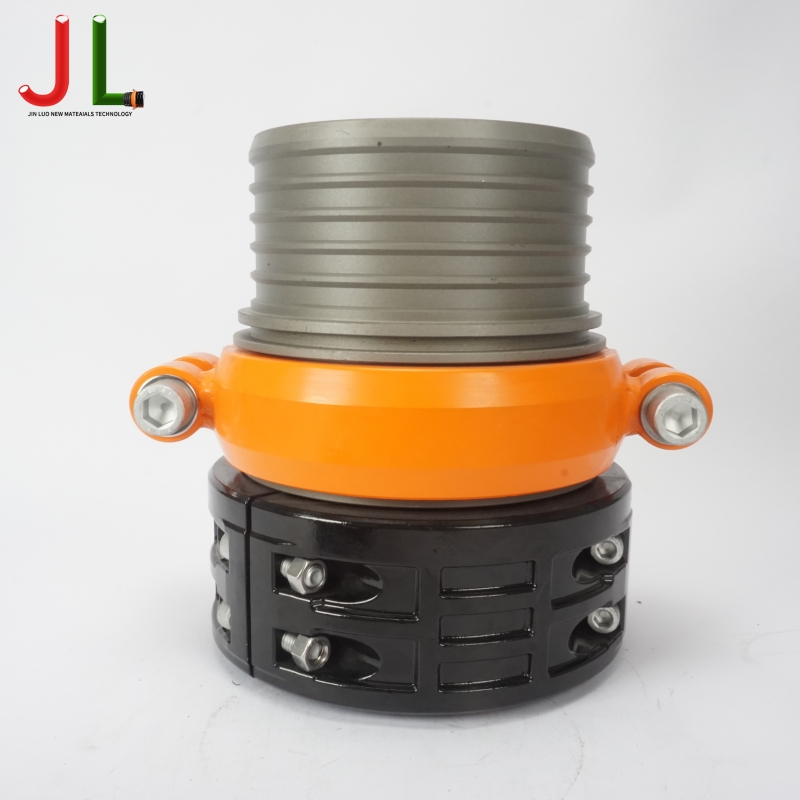

Узел клеммной муфты LDHC V Муфта VIC

III. Приложения
Узел концевой муфты LDHC V специально разработан для высокопроизводительных шланговых систем с плоской укладкой в следующих отраслях:
Гидравлический разрыв пласта: транспортировка воды гидроразрыва при добыче сланцевой нефти и газа, способная выдерживать экстремальные растягивающие напряжения в условиях большого расхода и высокого давления.
Обезвоживание в горнодобывающей промышленности: операции по дренажу карьеров и обезвоживанию с превосходной устойчивостью к истиранию, загрязнению нефтью и химической коррозии.
Сельское хозяйство и ирригация: крупномасштабные фермерские шланговые системы для внесения удобрений и орошения на большие расстояния, легкие и простые в эксплуатации.
Перекачка промышленных жидкостей: подходит для перекачки воды, суспензий, химикатов и других сред в различных промышленных сценариях.
Совместимые типы шлангов:
Шланги из нитриловой резины (NBR): отличная маслостойкость и устойчивость к истиранию, идеально подходят для маслянистых сред и суровых условий.
Полиуретановые шланги (ТПУ): превосходная стойкость к истиранию, гибкость и устойчивость к старению, подходят для широкого спектра применений по перекачке жидкостей.
IV. Установка
1. Процедура установки:
Вставьте ниппель LDHC V в конец шланга так, чтобы он вошел до упора.
Расположите трехсторонний хомут LDHC на внешней стенке шланга, совместив его с канавкой ниппеля.
Затяните болты зажима с помощью стандартных инструментов (например, гаечного ключа), чтобы полностью вставить шпонки зажима в канавку.
Соедините два ниппеля с канавками с помощью хомута Victaulic, затянув болты до указанного значения.
Проверьте соединение на целостность уплотнения и убедитесь в отсутствии утечек.
2. Преимущества установки:
Без сварки и отбортовки: механическое соединение с канавками исключает необходимость сварки или отбортовки, что значительно упрощает процесс установки.
Возможность повторной установки/многоразового использования: как трехсторонний хомут, так и ниппель можно разбирать и использовать повторно несколько раз, что облегчает ремонт и удлинение шланга.
Быстрое соединение/разъединение: Зажим Victaulic с канавкой обеспечивает быстрое соединение и отсоединение — идеально подходит для операций, требующих частой сборки и разборки.

Простые инструменты: для установки требуются только базовые аппаратные инструменты; не требуется специального оборудования.
Безопасно и надежно: ниппель LDHC V имеет конструкцию внутреннего расширительного кольца: чем выше давление, тем плотнее захват шланга, что эффективно предотвращает прорыв шланга в условиях высокого давления.
V. Краткий обзор преимуществ продукта
Описание преимуществ
✅ Легкий материал Алюминиевые компоненты уменьшают вес, что упрощает транспортировку и эксплуатацию в полевых условиях.
✅Анодированное покрытие, устойчивое к ультрафиолетовому излучению, обеспечивает превосходную устойчивость к разрушению под воздействием ультрафиолета.
✅ Устойчивость к коррозии Кованый алюминий с анодированной отделкой обеспечивает превосходную устойчивость к коррозии.
✅ Легко собрать. Только базовые аппаратные средства — сварка или специальное оборудование не требуются.
✅ Экономичная конструкция многоразового использования снижает долгосрочные эксплуатационные расходы.
✅ Широкая совместимость. Взаимозаменяем с любым концом шланга с канавками Victaulic
