Как сделать шланг из ТПУ для гидроразрыва, разумный выбор для перекачки жидкости под таким давлением?

При операциях гидроразрыва пласта выбор материала для систем перекачки жидкости напрямую влияет на эффективность и безопасность работы. Разрывной шланг ТПУ представляет собой специализированную категорию термопластичных шлангов, предназначенных для работы в условиях экстремального давления, химической стойкости и устойчивости к воздействию окружающей среды. Для специалистов по закупкам, инженеров и оптовых дистрибьюторов в нефтегазовом секторе понимание технических характеристик этих шлангов имеет важное значение. В этой статье представлен инженерный анализ материаловедения, номинального давления и техники применения для операций разрыва пласта. Мы рассмотрим методы строительства, сравнительные показатели производительности и протоколы проверки качества для принятия обоснованных решений о покупке B2B.

1. Определение технологии: материаловедение ТПУ и шлангостроение

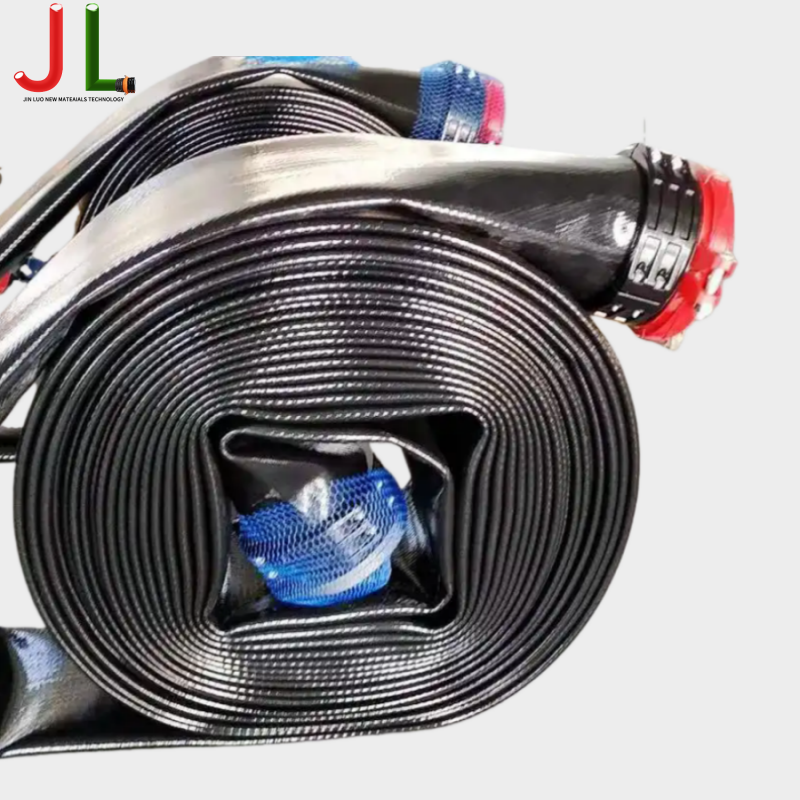

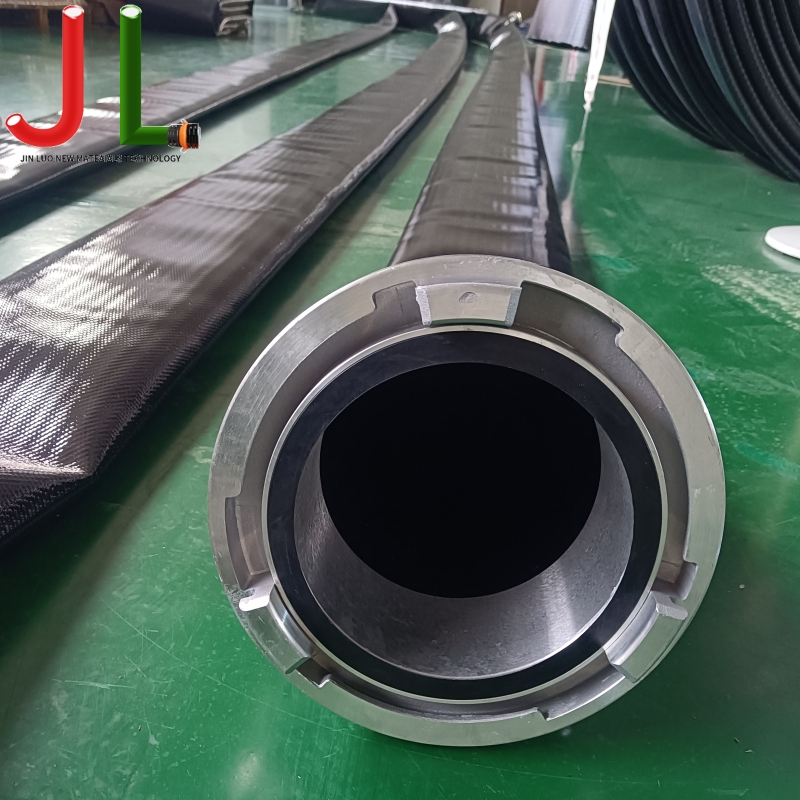

Разрывной шланг ТПУ в качестве основного компонента материала используется термопластичный полиуретан. ТПУ обеспечивает исключительную стойкость к истиранию, гибкость в широком диапазоне температур и превосходную химическую совместимость с жидкостями гидроразрыва. Материал имеет диапазон твердости от 85 по Шору А до 75 по Шору D, обеспечивая оптимальный баланс между гибкостью и структурной целостностью. Эти шланги обычно имеют многослойную конструкцию, состоящую из внутренней трубки, армирующего слоя и внешнего покрытия.

1.1 Строительные слои и их функции

• Внутренняя трубка : Состав ТПУ оптимизирован для совместимости с жидкостями. Устойчив к гидролизу и сохраняет стабильность размеров при непрерывном циклическом изменении давления.
• Армирующий слой : Высокопрочная конструкция из полиэфирного волокна или арамидного тканого слоя. Обеспечивает устойчивость к разрывному давлению и предотвращает удлинение шланга под давлением.
• Внешняя крышка : Устойчивый к истиранию состав ТПУ. Защищает от механических повреждений, УФ-деградации и воздействия окружающей среды.
• Интерфейс соединения : Обжатые или обжатые фитинги, рассчитанные на сопротивление импульсной усталости. Критически важен для поддержания целостности сборки в условиях циклического давления.

2. Номинальные значения давления и эксплуатационные характеристики

Для операций гидроразрыва пласта требуются шланги, способные выдерживать экстремальные условия давления. шланг гидроразрыва высокого давления для нефтяных месторождений обычно работает при рабочем давлении от 145 до 650 фунтов на квадратный дюйм, при этом давление разрыва в четыре-три раза превышает рабочее давление. Проверка производительности соответствует стандартам SAE J517 и ISO 18752, которые определяют требования к импульсным испытаниям, минимальные радиусы изгиба и температурные диапазоны.

2.1 Критические параметры производительности

• Рабочее давление : Диапазон непрерывного рабочего давления от 3000 до 10 000 фунтов на квадратный дюйм, в зависимости от диаметра и конфигурации арматуры.
• Давление разрыва : Минимальный коэффициент запаса прочности 3:1 при давлении разрыва более 2100 фунтов на квадратный дюйм для вариантов высокого давления.
• Температурный диапазон : от -40°C до 70°C для стандартных составов.

3. Химическая совместимость и устойчивость к жидкости.

Жидкости гидроразрыва содержат сложные химические составы, включая понизители трения, гелеобразователи, биоциды и кислоты. химически стойкий шланг из ТПУ для разрушения должны продемонстрировать совместимость с этими агрессивными химическими веществами. ТПУ демонстрирует превосходную стойкость к жидкостям на основе углеводородов, разбавленным кислотам и щелочным растворам, обычно используемым при операциях разрыва пласта. При выборе материала необходимо учитывать температуру, концентрацию и продолжительность воздействия жидкости.

3.1 Оценка химической совместимости

• Устойчивость к углеводородам : ТПУ демонстрирует минимальное набухание и не разрушается при воздействии дизельного топлива, сырой нефти и продуктов нефтепереработки.
• Кислотостойкость : Подходит для разбавленной соляной кислоты (концентрация 15%), используемой при кислотном разрыве пласта.
• Гелевые системы : Совместим с жидкостями гидроразрыва на основе гуара и синтетических полимеров.
• Окислители : Ограниченная стойкость к сильным окислителям, таким как отбеливатель; Для этих применений рекомендуются альтернативные материалы.

4. Разработка приложений для операций ГРП

Успешное использование шлангов гидроразрыва требует учета эксплуатационных параметров, включая циклическое изменение давления, механическое напряжение и условия окружающей среды. шланг гидроразрыва для обслуживания скважин должны выдерживать условия динамической нагрузки, включая вибрацию, изгиб и натяжение. Инженеры должны указать шланги в сборе с соответствующими допусками на радиус изгиба и конфигурациями для снятия напряжений.

4.1 Рекомендации по установке и прокладке

• Минимальный радиус изгиба : обычно в 10–15 раз превышает внешний диаметр шланга. Превышение минимального радиуса изгиба сокращает срок службы шланга и увеличивает нагрузку на соединение.
• Статический разряд : Доступны проводящие составы для применений, требующих рассеивания статического электричества.
• Защита от истирания : Внешние оберточные втулки рекомендуются для зон с высоким уровнем износа, включая точки контакта с землей и места сопряжения оборудования.
• Разгрузка от натяжения муфты : Правильное расстояние между зажимами и системы поддержки предотвращают усталость муфты в динамических условиях эксплуатации.

5. Требования к обеспечению качества и сертификации

Закупки B2B требуют строгих протоколов проверки качества. Сертифицированный шланг гидроразрыва API 7K Статус указывает на соответствие спецификациям Американского института нефти для оборудования для бурения и обслуживания скважин. Сертификация API 7K подтверждает системы качества производства, точность размеров и протоколы испытаний производительности. Дополнительные сертификаты могут включать одобрение типа ABS для морского применения и сертификат DNV для морских операций.

5.1 Необходимая документация для закупки

• Протоколы испытаний материалов : Документирование свойств соединения ТПУ, включая твердость, прочность на разрыв и удлинение при разрыве.
• Сертификаты испытаний под давлением : Доказательство гидростатических испытаний при 150% рабочем давлении для каждой изготовленной длины.
• Записи прослеживаемости : Номера партий и коды даты изготовления обеспечивают полную отслеживаемость материалов.
• Сторонняя проверка : Независимые отчеты о проверке критически важных приложений, требующих сертифицированного обеспечения качества.

6. Сравнительный анализ: ТПУ и резиновые гидравлические шланги.

При выборе шлангов для гидроразрыва инженеры должны сравнивать ТПУ с традиционными резиновыми конструкциями. Разрывной шланг ТПУ предлагает явные преимущества в снижении веса, гибкости и устойчивости к истиранию по сравнению с резиновыми альтернативами. Однако резиновые шланги могут обеспечить превосходные характеристики в конкретных условиях высоких температур. Следующее сравнение поддерживает осознанный выбор на основе эксплуатационных требований.

Сравнение производительности: ТПУ и резиновые шланги для гидроразрыва пласта

7. Управление жизненным циклом и стратегии замены

Эффективное управление жизненным циклом максимизирует окупаемость инвестиций и обеспечивает эксплуатационную безопасность. устойчивый к истиранию шланг из ТПУ для разрушения обычно обеспечивает 5–6 лет эксплуатации в тяжелых условиях эксплуатации. Критерии замены включают видимый износ наружного покрытия, обнаженное усиление, повреждение муфты или неудачные испытания под давлением. На предприятиях должны соблюдаться протоколы проверок и графики замены, основанные на фактических условиях эксплуатации.

7.1 Требования протокола проверки

• Визуальный осмотр : Ежедневная проверка на предмет повреждений крышки, перекручивания или движения муфты.
• Испытание давлением : Ежегодные гидростатические испытания при рабочем давлении 150 % для шлангов, находящихся в непрерывном режиме эксплуатации.
• Электрическая непрерывность : Ежегодные испытания проводящих шлангов, используемых в системах статического разряда.
• Документация : Вести записи обслуживания, включая даты установки, часы работы и результаты проверок.

Часто задаваемые вопросы (FAQ)

Каково максимальное рабочее давление для разрыва шланга ТПУ?
Рабочее давление варьируется от 145 до 650 фунтов на квадратный дюйм. Конкретный номинал зависит от диаметра шланга и конфигурации армирования. Всегда сверяйте номинальные значения давления с документацией производителя и выбирайте шланги с коэффициентом безопасности минимум 3:1 по отношению к максимальному рабочему давлению системы.

Чем ТПУ отличается от резины при использовании шлангов гидроразрыва?
ТПУ предлагает значительные преимущества в снижении веса (приблизительно на 30-40% легче), улучшенной гибкости (меньший радиус изгиба), антивозрастных характеристиках и превосходной стойкости к истиранию. Резиновые шланги обычно обеспечивают лучшие характеристики при высоких температурах выше 85°C и более низкую первоначальную стоимость. Выбор зависит от конкретных эксплуатационных требований, включая температурное воздействие, частоту обработки и условия окружающей среды.

Какие сертификаты мне следует требовать от поставщиков шлангов для гидроразрыва?
Все шланги должны поставляться с протоколами испытаний материалов, сертификатами испытаний под давлением и полной документацией по отслеживанию.

Каков типичный срок службы разрывающегося шланга из ТПУ?
Срок службы значительно варьируется в зависимости от условий эксплуатации, частоты смены давления и практики обращения. При операциях непрерывного разрыва пласта шланги из ТПУ обычно прослужат 5–6 лет до замены. Надлежащие протоколы хранения, обращения и проверки продлевают срок службы. Предприятиям следует установить графики замены на основе результатов визуального осмотра и результатов испытаний под давлением, а не только на основе календарного времени.

Ссылки

• Американский нефтяной институт. (2022). Спецификация API 7K: Оборудование для бурения и обслуживания скважин. 6-е издание.
• Международная организация по стандартизации. (2020). ISO 18752:2020 — Рукава резиновые и пластмассовые и шланговые сборки. Испытание гидравлическим импульсом.
• Общество инженеров автомобильной промышленности. (2021). SAE J517: Стандарт гидравлических шлангов.
• Американское общество испытаний и материалов. (2023). ASTM D412: Стандартные методы испытаний вулканизированной резины и термопластичных эластомеров — растяжение.
• Национальная ассоциация инженеров по коррозии. (2022). NACE SP0177: Смягчение воздействия переменного тока и молнии на металлические конструкции и системы контроля коррозии.
• Журнал нефтяных технологий. (2023). «Достижения в области технологии использования рукавов высокого давления для операций гидроразрыва пласта». Том. 75, выпуск 8, страницы 42-48.
•
