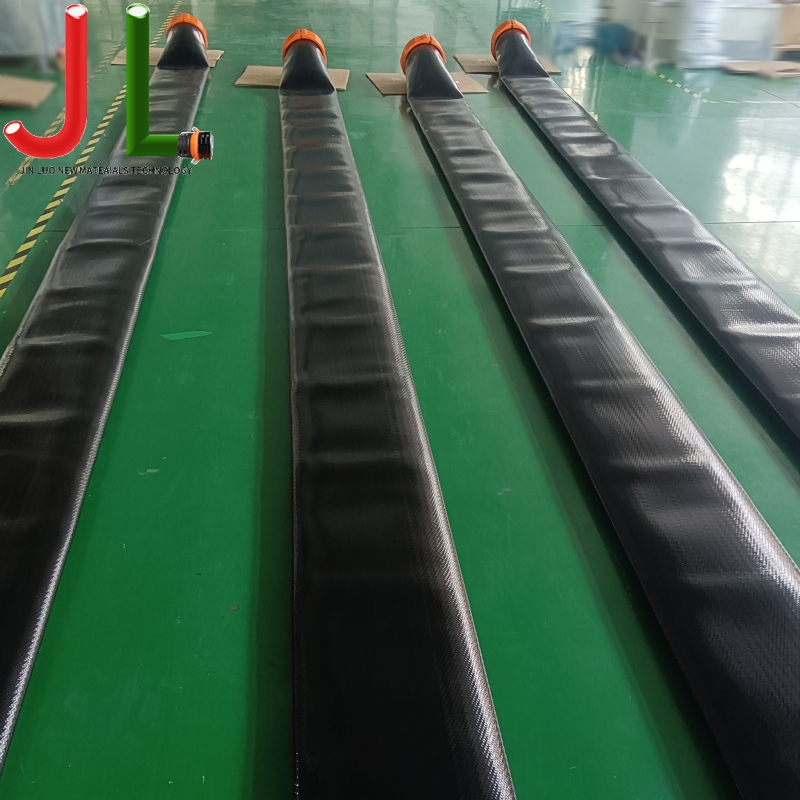

Как правильно выбрать шланг гидроразрыва и нефтепромысла для работы под данным давлением?

Выбор подходящего Шланг для гидроразрыва и нефтепромысла — это критически важная задача для инженеров по бурению, менеджеров по закупкам и руководителей полевых работ. Эти шланги транспортируют абразивные проппанты, жидкости под высоким давлением и агрессивные химикаты в экстремальных условиях. Неисправность шланга в сборе может привести к дорогостоящим простоям, угрозам безопасности и нарушениям окружающей среды. В этом руководстве представлена ​​техническая основа для оценки конструкции шланга, стандартов производительности и требований конкретного применения.

1. Понимание слоев конструкции шланга и материаловедения.

Производительность любого Шланг для гидроразрыва и нефтепромысла зависит от его многослойной конструкции. Типичный шланг высокого давления состоит из трех основных слоев: трубки, армирования и покрытия. Каждый слой выполняет определенную функцию, и выбор материала напрямую влияет на долговечность при циклическом давлении и абразивных средах.

При оценке шланг гидроразрыва высокого давления для гидроразрыва пласта , обратите особое внимание на состав трубки. Нитриловый каучук (NBR) обеспечивает превосходную маслостойкость, но имеет ограниченную устойчивость к истиранию. Гидрированный нитрил (HNBR) обеспечивает превосходную стойкость к жидкостям на основе нефти и высоким температурам, что делает его предпочтительным выбором для длительных операций разрыва пласта, когда температура жидкости превышает 200°F.

1.1 Сравнение слоев армирования

Армирующий слой определяет разрывное давление и импульсный срок службы шланга. Армирование спиральной проволокой обеспечивает высочайшую прочность на разрыв и гибкость для шлангов большого диаметра, используемых при гидроразрыве пласта. Армирование плетеной проволокой обеспечивает хорошую гибкость для небольших линий, но может быстрее утомляться при постоянном циклическом изменении давления. В таблице ниже показаны технические различия.

2. Устойчивость к истиранию и характеристики материала покрытия.

При операциях гидроразрыва шланги часто тянут по каменистым поверхностям, стальным платформам и острым краям. Материал покрытия выступает в качестве первой линии защиты от механических повреждений. Для устойчивый к истиранию нефтепромысловый шланг для сланцевого газа , необходимо использовать покрытие из синтетического каучука с высокой прочностью на разрыв (минимум 150 кН/м).

Производители часто используют SBR (бутадиен-стирольный каучук) или CR (хлоропреновый каучук) для стандартных применений. Для условий с экстремальным абразивным износом шланги с полиуретановым покрытием обеспечивают в три-пять раз больший срок службы по сравнению с резиновыми покрытиями. Полевые данные показывают, что полиуретановые покрытия сокращают частоту замены примерно на 40% в приложениях с высоким коэффициентом трения, таких как соединения манифольдов гидроразрыва.

3. Номинальные значения давления и коэффициенты безопасности.

Понимание номинальных давлений имеет основополагающее значение для безопасного проектирования системы. Каждый Шланг для гидроразрыва и нефтепромысла должно иметь четко выраженное рабочее давление, которое обычно составляет от 25% до 33% минимального давления разрыва. Этот коэффициент безопасности 4:1 или 3:1 учитывает скачки давления, механические повреждения и разрушение материала с течением времени.

Для операций гидроразрыва под высоким давлением обычно рабочее давление составляет 15 000 фунтов на квадратный дюйм, а давление разрыва превышает 60 000 фунтов на квадратный дюйм. Инженерам также следует учитывать рейтинг импульсного цикла, который указывает, сколько циклов давления может выдержать шланг, прежде чем он выйдет из строя из-за усталости. Качественный шланг для гидроразрыва должен выдерживать минимум 200 000 импульсных циклов при максимальном рабочем давлении в соответствии с протоколами испытаний ISO 6803.

4. Химическая совместимость и устойчивость к жидкости.

Жидкости гидроразрыва содержат сложную смесь воды, проппантов, понизителей трения, биоцидов и ингибиторов солеотложений. Материал трубки должен противостоять химическому разложению, чтобы предотвратить набухание, затвердевание или экстракцию соединений в поток жидкости. Химически стойкий шланг разрыва для кислотных операций требуются специальные соединения для труб.

При кислотных обработках с использованием соляной или плавиковой кислоты наибольшую стойкость обеспечивают материалы трубок из фторуглерода (FKM). Для стандартных жидкостей гидроразрыва HNBR предлагает сбалансированное сочетание химической стойкости и температурной стабильности. Ниже приводится краткое изложение соображений химической совместимости.

• HNBR (гидрированный нитрил): Подходит для дизельного топлива, минеральных масел и большинства жидкостей гидроразрыва; Диапазон температур от -40°F до 275°F.
• ФКМ (фторуглерод): Отлично подходит для кислотной обработки и ароматических углеводородов; диапазон температур от -20°F до 400°F; более высокая стоимость.
• NBR (Нитрил): Подходит для жидкостей на нефтяной основе, но ограниченно совместим с жидкостями для высокотемпературного гидроразрыва.
• UPE (полиэтилен сверхвысокой молекулярной массы): Превосходная стойкость к истиранию и химическому воздействию для специализированного применения.

5. Торцевые соединения и целостность сборки.

Прочность шланга в сборе зависит от его концевых соединений. Для Шланг для гидроразрыва и нефтепромысла assemblies with hammer unions , правильная техника обжатия и выбор муфты имеют решающее значение. Молотковые соединения (такие как Рис. 100, Рис. 1502 или Рис. 206) являются отраслевым стандартом для соединений для гидроразрыва под высоким давлением благодаря их возможности быстрого соединения и надежному уплотнению при экстремальном давлении.

При указании сборок убедитесь, что процесс обжима соответствует стандартам API 7K или ISO 6803. Недостаточно обжатые соединения могут сорваться под давлением, а слишком обжатые могут повредить армирующий слой, создавая скрытую точку отказа. Независимые испытания подтверждают, что правильно обжатые узлы поддерживают 100 % номинального рабочего давления и давления разрыва шланга.

5.1 Основные характеристики сборки

• Удержание обжима: На стыке муфты должно быть достигнуто не менее 90 % давления разрыва шланга.
• Материал соединения: Углеродистая сталь с цинковым или эпоксидным покрытием для обеспечения коррозионной стойкости в условиях открытых месторождений нефти.
• Прослеживаемость: Каждая сборка должна иметь серийный номер с записями данных об обжатии для обеспечения качества и анализа отказов.

6. Отраслевые стандарты и требования сертификации

Соблюдение признанных отраслевых стандартов не подлежит обсуждению при проведении операций на нефтяных месторождениях. API 7K — это основной стандарт для шлангов для бурения и обслуживания скважин, охватывающий требования к проектированию, производству и испытаниям. Рукава для гидроразрыва и нефтепромысла, сертифицированные по стандарту API 7K. гарантирует, что продукт прошел строгие испытания на разрыв, импульс и изгиб.

Дополнительные стандарты включают ISO 6803 для импульсных испытаний, сертификацию ABS для морского применения и одобрение MSHA для подземных горных работ. Спецификации закупок должны прямо требовать сертифицированных протоколов испытаний (CTR) для каждой партии, документирующих давление разрыва, прочность сцепления и проверку размеров.

Часто задаваемые вопросы (FAQ)

• Вопрос: Каков типичный срок службы шланга гидроразрыва при регулярной эксплуатации?
  Ответ: При типичных операциях ГРП с 200-300 циклами давления на операцию качественный шланг с трубкой из HNBR и армированием спиральной проволокой может прослужить от 3 до 5 лет. Замену рекомендуется производить, если на крышке имеются видимые порезы, обнаженное усиление или после значительного скачка давления, превышающего 110 % рабочего давления.
• Вопрос: Как определить правильный размер шланга для операции ГРП?
  A: Размер шланга определяется требованиями к скорости потока и перепаду давления. Для большинства применений ГРП внутренний диаметр 2 и 3 дюйма является стандартным для соединений манифольда, а для ракетных линий используются 4-дюймовые шланги. Используйте расчеты Дарси-Вейсбаха, чтобы убедиться, что падение давления не превышает 10 % рабочего давления при максимальном расходе.
• Вопрос: Можно ли отремонтировать шланги гидроразрыва, если они повреждены?
  О: Ремонт шлангов высокого давления для гидроразрыва в полевых условиях не допускается в соответствии с API 7K. Любой порез или истирание, проникающие сквозь внешнее покрытие и обнажающие арматуру, требуют немедленного вывода из эксплуатации. Отремонтированные узлы не подлежат повторной сертификации на соответствие первоначальному номинальному давлению.
• Вопрос: В чем разница между шлангом для гидроразрыва и шлангом для вращательного бурения?
  A: Шланг гидроразрыва предназначен для перекачки абразивных суспензий с высоким расходом и высоким давлением с частыми сменами давления. Вращающийся буровой шланг (келли-шланг) предназначен для постоянного вращения и вибрации на полу буровой установки. Они не взаимозаменяемы; Шланг гидроразрыва обычно имеет более толстое покрытие и другую схему укладки армирования.

Ссылки

• Американский нефтяной институт. (2023). Спецификация API 7K: Оборудование для бурения и обслуживания скважин . Службы публикации API.
• Международная организация по стандартизации. (2020). ISO 6803: Резиновые или пластиковые шланги и шланги в сборе. Испытание импульсом гидравлического давления без изгиба. .
• Национальная ассоциация инженеров по коррозии. (2022). NACE SP0472: Методы и средства контроля для предотвращения растрескивания сварных изделий из углеродистой стали в процессе эксплуатации в агрессивных средах нефтепереработки .
• Общество инженеров-нефтяников. (2021). SPE 204215: Передовой опыт управления шлангами высокого давления при операциях гидроразрыва пласта .
• Энергетический институт. (2023). Модельный кодекс безопасной практики EI, часть 15: Классификация зон для установок, работающих с легковоспламеняющимися жидкостями .
• Управление по охране труда. (2022). OSHA 1910.269: Производство, передача и распределение электроэнергии — требования к целостности шлангов .
