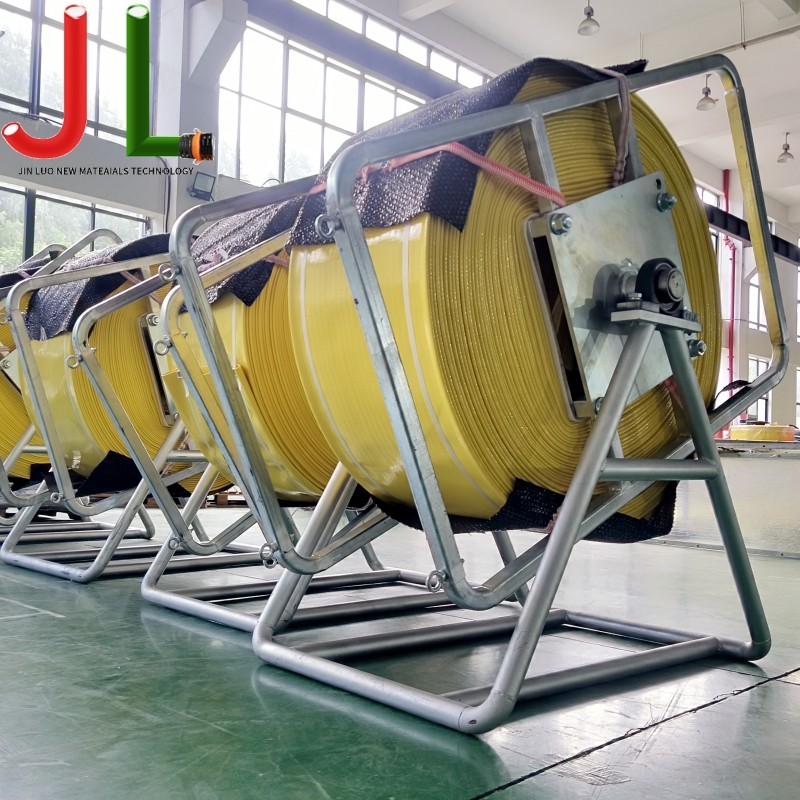

Что такое шланг Lay Flat и нужен ли он вам?

Независимо от того, управляете ли вы крупномасштабным ирригационным проектом, координируете реагирование на аварийные паводки или ищете решения для перекачки жидкости для нефтегазовых операций, выбор правильного шланга является критически важным инженерным решением. Шланг Лейфлэт стал предпочтительным решением в десятках отраслей — его ценят за устойчивость к высоким давлениям, компактность хранения, быстрое развертывание и длительный срок эксплуатации. В этом подробном руководстве описывается все, что менеджерам по закупкам, инженерам и оптовым покупателям необходимо знать, прежде чем выбирать или приобретать плоский шланг .

1. Общие сведения о шлангах LayFlat

Чем шланг Lay Flat отличается от садового шланга

На первый взгляд, различие между плоский шланг и обычный садовый шланг могут показаться поверхностными, но технические различия глубоки и напрямую влияют на производительность, безопасность и общую стоимость владения в промышленных условиях.

А плоский шланг Специально разработан так, чтобы лежать совершенно ровно, когда он не находится под давлением, что позволяет скатывать его на плоские катушки, хранить в компактных пространствах и быстро перемещать на большие расстояния. Эта характеристика плоского складывания достигается за счет армирующей тканой текстильной оболочки (обычно из полиэстера или нейлона), прикрепленной к внутренней трубке, изготовленной из таких материалов, как ПВХ, ТПУ (термопластичный полиуретан) или резина NBR. При приложении внутреннего давления шланг расширяется до круглого сечения, способного выдерживать большие объемы потока.

А garden hose, by contrast, maintains a round profile at all times due to its rigid wall construction. While adequate for domestic water delivery at low pressure (typically under 60 PSI), it is structurally unsuitable for high-volume fluid transfer, abrasive media, or extended outdoor deployment under UV exposure and mechanical stress.

В таблице ниже приведены ключевые инженерные различия между плоский шланг vs garden hose :

Для любого приложения B2B, где скорость потока превышает 200 литров в минуту, рабочее давление превышает 80 фунтов на квадратный дюйм или расстояние развертывания превышает 30 метров, плоский шланг технически правильный выбор. Использование садового шланга в таких условиях не только неэффективно, но и опасно для безопасности.

Как работает номинальное давление шланга Layflat (PSI) — что нужно знать перед покупкой

Понимание плоский шланг pressure rating psi имеет важное значение для безопасного и эффективного проектирования системы. Номинальное давление в шлангах LayFlat включает в себя три критических значения, которые покупатели и инженеры должны четко различать.

• Рабочее давление (WP): Максимальное постоянное рабочее давление, которое шланг способен выдерживать без ухудшения качества. Это значение, которое чаще всего указывается в характеристиках продукта.
• Давление разрыва (BP): Давление, при котором происходит катастрофический выход из строя шланга. Отраслевые стандарты обычно требуют, чтобы давление разрыва составляло как минимум 3:1 или 4:1 по отношению к рабочему давлению (коэффициент безопасности).
• Испытательное давление: Давление, применяемое во время контроля качества, обычно в 1,5–2 раза превышает рабочее давление, чтобы проверить структурную целостность перед отправкой.

плоский шланг pressure rating psi во многом определяется следующими инженерными переменными:

• Материал куртки и плотность плетения: Полиэстер более высокой плотности с более плотным переплетением повышает устойчивость к разрывам.
• Компаунд внутренней трубки: Шланги с покрытием из ТПУ превосходят ПВХ как по устойчивости к давлению, так и по химической стойкости.

Критическое примечание о закупках: Аlways request the certified test pressure documentation and safety factor ratio from your supplier. Hoses operating near maximum working pressure without a verified safety margin represent a significant liability in field operations.

2. Выбор подходящего шланга LayFlat

4-дюймовый сливной шланг: когда размер действительно имеет значение

плоский шланг 4 inch discharge hose Данная спецификация представляет собой один из наиболее широко используемых диаметров при перекачке промышленных жидкостей, обеспечивая практический баланс между пропускной способностью, весом, портативностью и совместимостью системы.

Пропускная способность для 4-дюймовый сливной шланг может достигать от 1500 до 2500 литров в минуту при стандартном рабочем давлении насоса, что делает его хорошо подходящим для операций по осушению, байпасной перекачки, сельскохозяйственных ирригационных магистралей и временных линий пожаротушения.

Ключевые соображения по определению размера для инженеров и отделов закупок:

• Скорость потока: Поддерживайте скорость жидкости от 1,5 до 3,0 м/с, чтобы минимизировать потери на трение и предотвратить осаждение отложений при работе со шламами. При скорости 2 м/с шланг диаметром 4 дюйма подает примерно 1520 л/мин.
• Потери на трение: Для 100-метрового участка 4-дюймового шланга LayFlat, несущего воду со скоростью 2 м/с, ожидаемое падение давления составит примерно 0,8–1,2 бар. Это необходимо учитывать при выборе насоса.
• Вес на метр: А standard PVC 4" layflat hose weighs approximately 0.9–1.2 kg/m. A 100m roll weighs 90–120 kg — plan for mechanical handling.
• Совместимость муфт: 4-дюймовые муфты BSP, Camlock (тип C/E) или Storz являются стандартными опциями. Перед заказом уточните стандарты концевых фитингов у производителя насоса.

Шланг LayFlat для водоперекачивающего насоса: соответствие шланга характеристикам насоса

Выбор плоский шланг for water transfer pump Применение требует тщательного согласования кривых производительности насоса и гидравлических характеристик шланга. Несоответствие между производительностью насоса и характеристиками шланга является основной причиной преждевременного выхода шланга из строя, кавитации и неэффективности системы.

following parameters must be cross-referenced when specifying a плоский шланг for water transfer pump системы:

• Максимальное давление нагнетания: hose working pressure must exceed the pump's maximum discharge pressure by a minimum safety factor of 1.5×. For pumps rated at 6 bar, specify hoses with at least 9 bar (130 PSI) working pressure.
• Расход (Q): Сопоставьте внутренний диаметр шланга с номинальной производительностью насоса. Шланги меньшего размера увеличивают скорость, увеличивают потери на трение и ускоряют износ внутренней камеры.
• Применение на входе и выходе: Шланги Lay Flat рассчитаны только на положительное давление (нагнетание). Они конструктивно не подходят для применения на стороне всасывания (отрицательное давление) из-за их разрушающейся конструкции. Используйте армированные всасывающие шланги или жесткую трубу на впускной стороне.
• Управление импульсным давлением: Запуск центробежного насоса приводит к скачкам давления, превышающим установившееся давление в 2 раза. Укажите шланги, рассчитанные на работу в условиях перенапряжения, особенно в системах с быстродействующими клапанами.

Таблица технических характеристик насоса и шланга:

Ключевые материалы: ПВХ и полиуретановый шланг Lay Flat

Выбор материала является наиболее важным решением по спецификации при поиске плоский шланг . Два доминирующих материала — ПВХ (поливинилхлорид) и ТПУ/полиуретан — предлагают принципиально разные характеристики, подходящие для разных условий эксплуатации.

В то время как шланги из ПВХ остаются экономически эффективным стандартом для орошения воды и перекачки воды общего назначения, полиуретановые шланги обеспечивают превосходные характеристики в сложных условиях, включая абразивное воздействие, экстремальные температуры, химическое воздействие и операции гидроразрыва под высоким давлением.

3. Установка, фитинги и обслуживание.

Фитинги и муфты для ремонта шлангов Layflat: Практическое руководство

Правильный выбор и установка плоский шланг repair fittings and couplings так же важен, как и сама спецификация шланга. Неисправность муфты является основной причиной утечек, потери давления и незапланированных простоев в шланговых системах LayFlat. Инженеры и полевые техники должны понимать механические принципы, лежащие в основе каждого типа муфт, чтобы принимать обоснованные решения.

most common coupling systems used with плоский шланг repair fittings and couplings включают:

• Соединения Camlock (кулачковые и пазовые): most widely used quick-connect system for industrial layflat hose. Available in aluminum, stainless steel, and polypropylene. Rated to 150–250 PSI depending on material. Type C (male) and Type E (female) are standard for hose-to-pump connections. Installation requires no tools — cam arms lock the coupling with a quarter-turn.
• Муфты Шторц: Симметричные бесполые муфты широко используются в пожаротушении и городском водоснабжении. Подключите за один поворот на 22,5°. Рассчитан на 16 бар. Доступны размеры от 2 до 6 дюймов. Предпочтителен для развертываний аварийного реагирования, где требуется быстрое соединение под давлением.
• Резьбовые фитинги BSP/NPT: Стандартные резьбовые соединения для стационарной или полустационарной установки. BSP (British Standard Pipe) доминирует на рынках Европы и Азии; NPT (национальная трубная резьба) является стандартом в Северной Америке. Требуется резьбовой герметик (лента из ПТФЭ или анаэробный компаунд), и они не подходят для частых циклов подключения/отключения.
• Муфты Бауэра: Полукорпусная соединительная система, рассчитанная на давление 10 бар. Широко используется в горнодобывающих водоотливных и сельскохозяйственных ирригационных системах. Соединение быстрее, чем у резьбовых фитингов, но медленнее, чем у Camlock.
• Ремонтные фитинги внутреннего расширения: Используется для ремонта поврежденных секций шлангов в полевых условиях. Внутренняя оправка с зазубринами или ребрами вставляется в отверстие шланга и закрепляется внешними хомутами или обжимным наконечником. Важная характеристика: внешний диаметр внутреннего фитинга должен совпадать с внутренним диаметром шланга в пределах ±0,5 мм, чтобы обеспечить герметичное уплотнение под давлением.

Руководство по выбору соединительного материала:

Как продлить срок службы шланга и избежать распространенных неисправностей

А properly maintained плоский шланг может обеспечить срок службы 5–10 лет в полевых условиях. Для максимизации окупаемости инвестиций необходимы следующие инженерно-технические методы технического обслуживания:

• Аvoid point loading: Никогда не водите транспортные средства по шлангу LayFlat, находящемуся под давлением. При рабочем давлении транспортное средство, пересекающее 4-дюймовый шланг, создает локальные концентрации напряжений, которые превышают предел прочности оболочки. Используйте пандусы для шлангов, рассчитанные на ожидаемую нагрузку.
• Контроль УФ-воздействия: Длительное прямое воздействие ультрафиолета разрушает пластификаторы ПВХ и ослабляет волокна оболочки. Храните шланги в непрозрачных пакетах или закрытых катушках, когда они не используются. Шланги из ПВХ не следует оставлять непрерывно под прямыми солнечными лучами более 90 дней.
• Промывка после использования химикатов: Аfter transferring fertilizers, herbicides, or industrial chemicals, flush the hose with clean water at operating pressure for a minimum of 5 minutes. Residual chemicals accelerate inner tube degradation.
• Проверяйте муфты перед каждым развертыванием: Проверьте рычаги кулачков на наличие трещин, изношенных уплотнений и коррозии. Выход из строя муфты при давлении 10 бар высвобождает примерно 1 литр в секунду на миллиметр ширины зазора, что представляет собой серьезную угрозу безопасности.
• Магазин в свернутом, не сложенном виде: Повторное складывание в одной и той же точке приводит к усталостному растрескиванию как внутренней трубки, так и тканого кожуха. Всегда накатывайте на плоские катушки с минимальным радиусом изгиба, в 4 раза превышающим внешний диаметр шланга.
• Опрессовка после ремонта: Аny hose that has been repaired using internal expansion fittings must be hydrostatically tested to 1.5× working pressure before returning to service. Hold for a minimum of 5 minutes and inspect for weeping at the repair zone.

4. Промышленные применения

Нефть и газ, сельское хозяйство, горнодобывающая промышленность и реагирование на чрезвычайные ситуации

Шланг Лейфлэт является одной из самых универсальных технологий транспортировки жидкостей, доступных в промышленности, с проверенным опытом применения во многих секторах с высоким спросом. Общей чертой всех приложений является необходимость быстрого, безопасного перемещения больших объемов жидкости на большие расстояния с использованием оборудования, которое можно развернуть без серьезных инвестиций в инфраструктуру.

• Разведка нефти и газа и временная передача: В условиях нефтяных месторождений плоский шланг for water transfer pump Системы обеспечивают подачу воды для гидроразрыва, управление пластовой водой и временную транспортировку сырой нефти между точками хранения. Полиуретановые шланги, рассчитанные на давление 30 бар, являются стандартными в этом секторе. Возможность развертывания 500 метров шланга с одной катушки, установленной на грузовике, значительно сокращает время мобилизации по сравнению с системами жестких труб.
• Аgricultural Irrigation and Fertilization: плоский шланг 4 inch discharge hose Конфигурация является основой центрально-поворотных оросительных линий, систем орошения по бороздам и сетей фертигации. Шланги из ПВХ, устойчивые к УФ-излучению, с алюминиевыми фитингами Camlock представляют собой стандартную спецификацию для крупномасштабных операций по выращиванию пропашных культур. Один 4-дюймовый шланг при давлении 80 фунтов на квадратный дюйм может орошать 10–15 гектаров в день при обычных нормах внесения.
• Горное дело и разведка полезных ископаемых: Для обезвоживания при открытых и подземных горных работах необходимы шланги, способные перекачивать абразивные суспензии с концентрацией твердых частиц до 30% по весу. Шланги LayFlat с полиуретановой футеровкой и износостойкой оболочкой предназначены для работы со шламами. Типичные диаметры варьируются от 3 до 8 дюймов.
• Чрезвычайное реагирование и борьба с наводнениями: Пожарные службы и организации гражданской обороны во всем мире полагаются на плоский шланг для дистанционного водоснабжения пожаротушения и аварийной откачки паводков. Шланги с двойной оболочкой Storz, рассчитанные на давление 16 бар, являются международным стандартом для пожарных служб (EN 14540 / NFPА 1961).
• Перекачка промышленных жидкостей: Химические заводы, строительные площадки и объекты муниципальной инфраструктуры используют шланги LayFlat для обходной перекачки во время технического обслуживания трубопроводов, временной перекачки технологической жидкости и обезвоживания строительных конструкций.
•

5. О компании Jiangsu Jinluo — вашем производителе шлангов Layflat

Заводские возможности: от 2 до 16 дюймов, нестандартная длина и характеристики.

Jiangsu Jinluo New Material Technology Co., Ltd. — специализированный производитель, занимающийся производством и продажей высокопроизводительных шлангов для перекачки жидкости, с особым опытом работы с полиуретаном. плоский шланг технология. Производственное предприятие компании расположено в Цзянсу, Китай — одном из основных промышленных центров страны — и работает в соответствии со строгой системой управления качеством, соответствующей международным стандартам.

Производственные возможности Jinluo охватывают полный диапазон диаметров от 2 до 16 дюймов с настраиваемой длиной для удовлетворения конкретных логистических и эксплуатационных требований каждого проекта. Пользовательские калибры и конфигурации доступны по запросу, что позволяет производить OEM и частные торговые марки для международных дистрибьюторов и оптовых покупателей.

Обзор ассортимента продукции

Jinluo product portfolio is engineered to address the full spectrum of industrial and agricultural fluid transfer requirements:

• Полиуретановые шланги Lay Flat для гидроразрыва: Рукава высокого давления до 30 бар, предназначенные для подачи воды при гидроразрыве пласта на месторождениях и управления пластовой водой.
• Нефтяные и газовые шланги: Сертифицирован для работы с углеводородами, внутренние трубки разработаны для совместимости с сырой нефтью, продуктами нефтепереработки и нефтепромысловыми химикатами.
• Шланги дистанционного водоснабжения пожарной машины: Конструкция с двойной рубашкой и возможностью подключения Storz или Camlock, соответствующая международным стандартам пожарной службы для удаленного водоснабжения.
• Промышленные шланги: Шланги общего и специального назначения для перекачки технологических жидкостей, обезвоживания, байпасной перекачки и применения в строительстве.
• Лесные шланги: Легкие, устойчивые к истиранию шланги, предназначенные для тушения лесных пожаров и лесопользования на пересеченной местности.
• Ирригационные и сельскохозяйственные шланги: Шланги из ПВХ и полиуретана, устойчивые к УФ-излучению, оптимизированы для кругового орошения, систем внесения тяговых шлангов и сетей фертигации.
• Шланги для подачи питьевой воды: Пищевые компаунды для внутренних трубок, соответствующие применимым стандартам контакта с питьевой водой, для безопасной транспортировки питьевой воды.
• Шланги для бестраншейной реабилитации трубопроводов: Разработаны шланги, устойчивые к температуре и химическому воздействию, для взрывоопасных труб и для поддержки наклонно-направленного бурения.

Почему глобальные покупатели выбирают Jinluo

• Полный диапазон диаметров собственного производства: Производство изделий размером от 2 до 16 дюймов под одной крышей обеспечивает согласованные стандарты качества для продукции всех размеров.
• Гибкость материала: Доступны варианты из ПВХ, ТПУ, полиуретана и специальных компаундов, соответствующие любым требованиям к жидкости, давлению или температуре.
• Возможности индивидуального проектирования: Нестандартные диаметры, нестандартная длина, упаковка под собственной торговой маркой и конфигурации муфт OEM доступны в короткие сроки.
• Мировой опыт логистики: Продукция поставляется нефтегазовым, сельскохозяйственным, муниципальным и промышленным потребителям на многих континентах.

6. Часто задаваемые вопросы

Вопрос 1: В чем разница между шлангом LayFlat и садовым шлангом для тяжелых условий эксплуатации?

А плоский шланг vs garden hose Сравнение для тяжелых условий эксплуатации неизменно отдает предпочтение конструкции LayFlat по всем критическим показателям производительности. Садовые шланги производятся для подачи бытовой воды при давлении ниже 80 фунтов на квадратный дюйм и скорости потока до 50 литров в минуту. В них используется одностенная конструкция из экструдированного ПВХ или резины без армирующей оболочки. Шланг Лейфлэтs , напротив, имеют тканую армированную оболочку, соединенную с высокопроизводительной внутренней трубкой, что обеспечивает рабочее давление до 30 бар и скорость потока, превышающую 2500 литров в минуту при больших диаметрах. Для любого промышленного, сельскохозяйственного, горнодобывающего или аварийно-спасательного применения садовый шланг категорически непригоден — и его использование в таких условиях представляет собой угрозу безопасности персонала и оборудования.

Вопрос 2. Какой рейтинг PSI мне нужен для моего приложения?

Определение правильного плоский шланг pressure rating psi Для вашего применения требуется оценить три параметра: максимальное давление нагнетания насоса, ожидаемое пиковое давление (обычно 1,5–2 × установившееся давление) и требуемый коэффициент безопасности (минимальное соотношение взрывной нагрузки к рабочему 3:1 в соответствии с отраслевыми стандартами). Для сельскохозяйственного орошения с помощью центробежных насосов обычно достаточно рабочего давления 10–12 бар (145–175 фунтов на квадратный дюйм). Для промышленного обезвоживания с помощью дизельных насосных агрегатов подходит давление 12–16 бар (175–232 фунтов на квадратный дюйм). Для гидроразрыва на нефтяном месторождении или промышленной транспортировки под высоким давлением укажите 25–35 бар (363–508 фунтов на квадратный дюйм) или выше. Всегда запрашивайте сертифицированную документацию по испытаниям под давлением у своего поставщика.

Вопрос 3: Как выбрать шланг LayFlat для системы перекачивания воды?

Выбор плоский шланг for water transfer pump интеграция требует соответствия четырем ключевым параметрам: (1) рабочее давление шланга должно превышать максимальное давление нагнетания насоса как минимум в 1,5 раза; (2) внутренний диаметр шланга должен быть такого размера, чтобы поддерживать скорость жидкости от 1,5 до 3,0 м/с, чтобы оптимизировать эффективность потока и минимизировать потери на трение; (3) тип и размер муфты должны быть совместимы с выпускным отверстием насоса — перед заказом подтвердите стандарты BSP, NPT, Camlock или Storz; (4) шланг должен быть предназначен только для нагнетания (положительное давление), поскольку шланги LayFlat не предназначены для использования на стороне всасывания (отрицательное давление).

Вопрос 4. Какие фитинги лучше всего подходят для ремонта поврежденного шланга LayFlat в полевых условиях?

Для экстренного полевого ремонта поврежденного плоский шланг Ремонтные фитинги с внутренним расширением — самое быстрое и эффективное решение. Они состоят из оправки из алюминия или нержавеющей стали с зазубринами, вставленной в оба отрезанных конца поврежденной секции и закрепленной прочными хомутами для шлангов или предварительно установленными наконечниками. Для герметичного уплотнения внешний диаметр фитинга должен совпадать с внутренним диаметром шланга с точностью ±0,5 мм. После ремонта шланг должен быть подвергнут гидростатическим испытаниям при 1,5-кратном рабочем давлении перед возвратом в эксплуатацию. Для текущего ремонта в условиях мастерских, гидрообжим муфтового типа. плоский шланг repair fittings and couplings обеспечивает более надежное долгосрочное решение. Концевые фитинги Camlock или Storz также следует проверить и заменить, если на рычагах кулачков имеются трещины или уплотнения имеют компрессионную деформацию.

Вопрос 5: Какова правильная спецификация 4-дюймового сливного шланга для обезвоживания?

Для стандартного обезвоживания с использованием плоский шланг 4 inch discharge hose конфигурация, рекомендуемая спецификация включает: конструкцию из полиэфирной ткани с двойной оболочкой и внутренней трубкой из ПВХ или ТПУ; рабочее давление минимум 12 бар (175 фунтов на квадратный дюйм) с коэффициентом безопасности при разрыве 3:1; Фитинги Camlock типа C/E или Storz из алюминия или ковкого чугуна; допуск на внутренний диаметр шланга ±1 мм по всей длине; и устойчивый к ультрафиолетовому излучению состав оболочки для использования на открытом воздухе. Для абразивного обезвоживания песчаной или песчаной воды используйте внутреннюю трубку из ТПУ с номинальной стойкостью к истиранию не менее 100 мм³, максимальная потеря объема согласно DIN 53516. Длина рулона обычно составляет 20–100 метров в зависимости от логистики на объекте — более длинные рулоны уменьшают количество точек соединения и потенциальных мест утечек.

7. Заключение

Шланг Лейфлэт Эта технология представляет собой одно из наиболее экономически эффективных и гибких в эксплуатации решений по перекачке жидкости, доступных в промышленности, сельском хозяйстве и секторах реагирования на чрезвычайные ситуации. Выбор правильного шланга требует дисциплинированного инженерного подхода: сопоставьте рабочее давление и коэффициенты безопасности с вашей насосной системой, укажите правильный материал внутренней трубки для вашей жидкости и диапазона температур, выберите системы соединения, подходящие для вашей частоты подключений и рабочей среды, а также внедрите структурированную программу технического обслуживания, чтобы максимизировать срок службы.

Независимо от того, ищете ли вы плоский шланг 4 inch discharge hose для сельскохозяйственного орошения, полиуретановый шланг высокого давления для гидроразрыва пласта на нефтяных месторождениях или плоский шланг repair fittings and couplings Для крупного трубопроводного проекта технические спецификации, изложенные в этом руководстве, обеспечивают надежную основу для принятия решений о закупках.

Компания Jiangsu Jinluo New Material Technology Co., Ltd. предлагает полный ассортимент продукции толщиной от 2 до 16 дюймов из ПВХ, полиуретана и специальных компаундов, а также возможность индивидуального проектирования для удовлетворения самых требовательных проектных спецификаций. Свяжитесь с технической командой Jinluo, чтобы обсудить ваши конкретные требования к перекачке жидкости.

Ссылки

• Аmerican National Standards Institute (ANSI) / American Society of Safety Professionals. АNSI/ASSP A10.6: Safety Requirements for Demolition Operations. АNSI, 2021.
• Британский институт стандартов. BS EN 14540:2004 A1:2012 — Рукава пожаротушения: напорные шланги для стационарных систем. БСИ, 2012.
• Национальная ассоциация пожарной безопасности. NFPA 1961: Стандарт на пожарные рукава. НФПА, 2022.
• Международная организация по стандартизации. ISO 10380: Трубопроводы. Гофрированные металлические шланги и шланги в сборе. ИСО, 2012.
• Мотт, Р.Л. и Унтенер, Дж.А. Аpplied Fluid Mechanics. 7-е изд. Pearson Education, 2015. (Глава 11: Серийные трубопроводные системы и потери на трение)
• Гидравлический институт. Стандарты насосов: Рекомендации по выбору выпускных трубопроводов и шлангов центробежных насосов. Гидравлический институт, 2020.
• DIN Deutsches Institut für Normung. DIN 53516: Испытание резины и эластомеров. Определение стойкости к истиранию. ДИН, 2019.
• Федерация водной среды. Проектирование городских очистных сооружений. 5-е изд. WEF Press/McGraw-Hill, 2010. (Глава 18: Временные насосные и байпасные системы)
