Что такое шланг для гидроразрыва и нефтепромысла?

В мире разведки и добычи нефти и газа, где ставки высоки, каждый компонент цепочки транспортировки жидкости имеет решающее значение. Среди них скромный шланг совсем не прост; это тщательно спроектированный спасательный круг, который выдерживает суровые условия и обеспечивает безопасное и эффективное выполнение операций. А Шланг для гидроразрыва и нефтепромысла — это специализированное оборудование, предназначенное для транспортировки различных агрессивных сред — от жидкости для гидроразрыва под высоким давлением и абразивного бурового раствора до пластовой воды и сырой нефти — в условиях экстремальных давлений, температур и динамических напряжений. Выход из строя одного шланга может привести к дорогостоящим простоям, экологическим инцидентам и серьезным угрозам безопасности. Понимание технологии, лежащей в основе этих шлангов, от их прочной конструкции до строгих стандартов, которым они должны соответствовать, имеет важное значение для инженеров, специалистов по закупкам и полевых операторов. Это руководство углубляется в анатомию этих жизненно важных компонентов, объясняя ключевые характеристики шланга гидроразрыва высокого давления , важность Сертификация шланга гидроразрыва API 7K и роль шланг для гидроразрыва, армированный стальной проволокой конструкции. Мы также предоставим практические рекомендации по критически важным полевым применениям, например, узнаем, когда запланировать замена шланга нефтепромыслового бурового насоса и как правильно выбрать сливной шланг нефтепромысла для перекачки воды операции. Сочетая глубокие технические знания с практичностью на местах, эта статья служит всеобъемлющим ресурсом для всех, кто отвечает за определение, обслуживание или эксплуатацию этих важнейших активов.

Анатомия высокопроизводительного шланга для гидроразрыва пласта

Исключительная устойчивость качественного шланга для гидроразрыва пласта не случайна; это результат тщательно продуманной многоуровневой конструкции, в которой каждый слой выполняет отдельную и жизненно важную функцию. По своей сути конструкция должна сочетать, казалось бы, противоречивые требования: огромную прочность и гибкость, химическую стойкость и устойчивость к истиранию, а также долговечность и управляемый вес. Этот многослойный подход начинается с трубки или вкладыша, самого внутреннего слоя, находящегося в непосредственном контакте с транспортируемой жидкостью. Обычно он изготавливается из специального синтетического каучука или термопластичных полиуретановых соединений, разработанных для защиты от разложения под воздействием химикатов, кислот и проппантов, содержащихся в жидкостях для гидроразрыва. Вокруг этого вкладыша находится армирующий слой, настоящая основа шланга, определяющая его способность выдерживать давление. Именно здесь шланг для гидроразрыва, армированный стальной проволокой отличается тем, что использует несколько спиралей или оплеток из высокопрочной стальной проволоки, чтобы выдерживать экстремальное внутреннее давление и выдерживать пульсирующую усталость от циклов работы насоса. Наконец, покровный слой действует как первая линия защиты от внешней среды. Он спроектирован так, чтобы быть исключительно прочным, устойчивым к атмосферным воздействиям, озону, ультрафиолетовому излучению, маслу и физическому истиранию при движении по пересеченной местности, обеспечивая целостность критически важного армирования под ним.

• Внутренний вкладыш: Изготовлены из маслостойких, устойчивых к истиранию соединений, таких как NBR, HNBR или полиуретан, для защиты от химического состава внутренних жидкостей.
• Армирующий слой: Высокопрочная стальная проволока, намотанная по спирали или сплетенная в несколько слоев, обеспечивает максимальное разрывное давление и сопротивление импульсной усталости.
• Защитная крышка: Прочный, устойчивый к погодным условиям внешний слой, часто изготовленный из синтетического каучука, такого как CR или CSM, предназначенный для эксплуатации в полевых условиях.
• Концевые фитинги: Кованые стальные фланцы или резьбовые фитинги надежно крепятся путем обжима или обжатия, образуя герметичный и высоконадежный узел.

Расшифровка ключевых показателей эффективности: характеристики шланга высокого давления для гидроразрыва пласта

Выбор правильного шланга требует досконального понимания его характеристики шланга гидроразрыва высокого давления . Эти опубликованные показатели — не просто цифры; они являются гарантией пределов производительности в определенных условиях. Наиболее важной характеристикой является рабочее давление (WP), максимальное постоянное давление, на которое шланг рассчитан безопасно. Не менее важным является минимальное давление разрыва (MBP), которое обычно кратно WP (например, 4:1), что соответствует предельной точке разрушения. Испытательное давление (TP) — это давление, применяемое во время заводских контрольных испытаний, обычно выше WP, но ниже MBP. Другие важные характеристики включают внутренний диаметр (ID), который влияет на скорость потока и перепад давления; радиус изгиба, указывающий, насколько сильно шланг можно согнуть, не перегибая и не повреждая арматуру; и диапазон температур как для среды, так и для окружающей среды. Точное соответствие этих характеристик производительности вашего насоса, свойствам жидкости и планировке площадки имеет основополагающее значение для безопасной и надежной эксплуатации.

Критически важные приложения и руководство по замене

Теоретическое превосходство шланга доказано его практическим применением. Два наиболее сложных и распространенных применения в полевых условиях подчеркивают различные аспекты эксплуатационных характеристик шлангов и управления их жизненным циклом. На стороне высокого давления шланги, подсоединенные к буровым насосам и насосам гидроразрыва, являются артериями операции, перекачивающими абразивные жидкости под высоким давлением. Что касается больших объемов, то сливные шланги для перекачки воды справляются с огромными скоростями потока, необходимыми для операций гидроразрыва и обработки жидкостей, где давление может быть ниже, но долговечность и эффективность потока являются ключевыми факторами.

Системы буровых насосов: сердцебиение бурения

Шланги буровых насосов работают в одной из самых суровых сред, постоянно подвергаясь воздействию пульсаций высокого давления и абразивного бурового раствора. Зная, когда выполнить замена шланга нефтепромыслового бурового насоса — это важнейший навык, который обеспечивает баланс между безопасностью и экономичностью эксплуатации. Ожидание катастрофического сбоя никогда не является выходом. Ключевые признаки замены включают видимые трещины или сильное истирание на крышке, обнажающее армирующие проволоки, локальное вздутие или вздутие, указывающее на внутреннее отделение слоев, значительную и постоянную утечку в фитингах или шланг, срок службы которого превысил рекомендуемый срок службы, основанный на циклах давления. Внедрение графика упреждающей замены, основанного на часах работы и регулярных документированных проверках, гораздо более рентабельно, чем борьба с незапланированными простоями.

Перекачка воды и обработка жидкостей: управление большими объемами

Для таких операций, как подача воды в смесители гидроразрыва или перекачка пластовой воды, часто используется шланг другого профиля. Ан сливной шланг нефтепромысла для перекачки воды разработан с учетом большого внутреннего диаметра, низкого сопротивления потоку и исключительной прочности против перетаскивания и раздавливания. Несмотря на то, что он по-прежнему прочен, в его армировании могут использоваться высокопрочные текстильные слои, такие как полиэстер или арамид, вместо или в сочетании с более легкой стальной проволокой, создавая более гибкий, а иногда и более легкий шланг, подходящий для использования в горизонтальном положении на больших расстояниях. Ключевые характеристики здесь сосредоточены на внутреннем диаметре для скорости потока, способности всасывания (если используется на впуске насоса) и исключительной стойкости к истиранию крышки.

Часто задаваемые вопросы

Как часто следует заменять шланг высокого давления ГРП?

Не существует единого ответа, основанного на времени, поскольку частота замены зависит от циклов рабочего давления, абразивности жидкости и условий окружающей среды. Лучше всего следовать программе технического обслуживания по состоянию. Шланги следует немедленно заменить, если при осмотре выявлено повреждение покрытия, обнажающее армирование, выпуклости, глубокие порезы или затвердевшую/треснувшую резину. Кроме того, производители часто указывают рекомендуемый срок службы, основанный на максимальном рабочем давлении и импульсных циклах. Упреждающая замена шлангов в рамках плана планового технического обслуживания, основанная на указаниях производителя и строгих протоколах проверок, гораздо безопаснее и экономичнее, чем реагирование на неисправность.

Что означает «коэффициент безопасности 4:1» для шланга?

Коэффициент безопасности 4:1 (или аналогичное соотношение, например, 3:1 или 5:1) является важнейшим принципом проектирования. Это означает, что минимальное давление разрыва шланга (MBP) в четыре раза превышает его номинальное рабочее давление (WP). Например, шланг WP на 10 000 фунтов на квадратный дюйм будет иметь максимальное давление не менее 40 000 фунтов на квадратный дюйм. Этот большой запас учитывает скачки давления, потенциальное занижение давления в системе, усталость материала с течением времени и непредвиденные напряжения. Это фундаментальный буфер безопасности. При оценке характеристики шланга гидроразрыва высокого давления , более высокий коэффициент безопасности обычно указывает на более надежный и консервативный дизайн продукта.

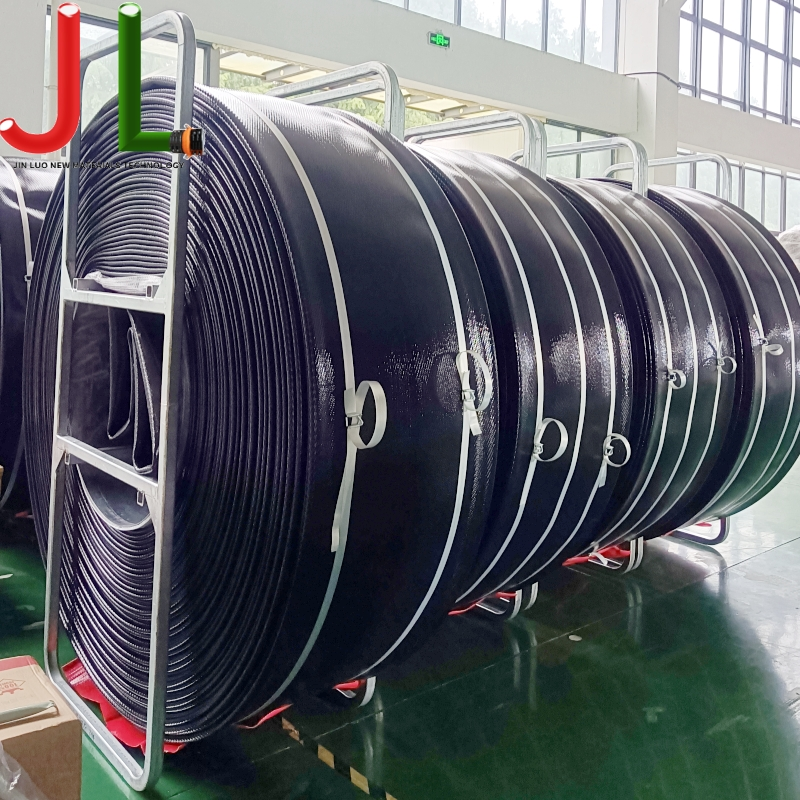

В чем разница между шлангом «LayFlat» и стандартным резиновым шлангом для перекачки воды?

Стандартный резиновый сливной шланг обычно имеет круглую форму и сохраняет свою форму в пустом состоянии, часто со спиральной проволокой для предотвращения разрушения при всасывании. Шланг Lay Flat, часто используемый в качестве сливной шланг нефтепромысла для перекачки воды , спроектирован так, чтобы быть гибким и полностью сплющиваться в пустом состоянии, что значительно упрощает скатывание, транспортировку и хранение на большие длины. Шланги Lay Flat обычно изготавливаются из ткани с ПВХ или полиуретановым покрытием. Они отлично подходят для временных наземных водопроводов большого объема, но, как правило, имеют более низкие номинальные характеристики давления и меньшую стойкость к истиранию, чем прочный круглый резиновый сливной шланг, предназначенный для более постоянной или надежной эксплуатации.
