Общие сведения о сливных шлангах

1. Что такое сливные шланги?

Сливные шланги представляют собой гибкие трубки, предназначенные для транспортировки жидкостей, полутвердых веществ или газов из одного места в другое под давлением. В отличие от всасывающих шлангов (которые втягивают материал), сливные шланги сконструированы так, чтобы выдерживать внутреннее давление, что делает их незаменимыми в отраслях, где требуется контролируемый поток и направленная передача.

Основные функции сливных шлангов

• Передача материала: Перемещайте воду, химикаты, шлам или абразивные твердые вещества.
• Управление давлением: Разработан, чтобы выдерживать перекачивающие нагрузки без разрушения.
• Долговечность: Устойчив к износу, перегибам и факторам окружающей среды.

Ключевые отрасли промышленности, использующие сливные шланги

Сливной шланг и всасывающий шланг: основные различия

Основные параметры для идентификации сливных шлангов

• Внутренний диаметр (ID): Диапазон от ½ дюйма до 12 дюймов, в зависимости от потребностей в потоке.
• Номинальное давление: Измеряется в фунтах на квадратный дюйм/бар (например, 150 фунтов на квадратный дюйм для стандартной перекачки воды).
• Температурный диапазон: Некоторые шланги выдерживают температуру от -40°F до 200°F (от -40°C до 93°C).
• Совместимость материалов: Резина (стойкая к истиранию), ПВХ (легкая) или специальные компаунды (стойкие к химическому воздействию).

Почему сливные шланги имеют значение
Их способность справляться с потоком под давлением делает сливные шланги имеет решающее значение для предотвращения утечек, разливов и простоев в работе. Выбор правильного типа обеспечивает эффективность, безопасность и долговечность в сложных условиях.

2. Общие сведения о сливных шлангах: типы, применение и руководство по выбору

Типы сливных шлангов

1. Резиновые сливные шланги

• Строительство: Армированный тканью или стальной проволокой.
• Диапазон давления: 150–300 фунтов на квадратный дюйм
• Температурный диапазон: От -40°F до 200°F (от -40°C до 93°C)
• Лучше всего подходит для: Абразивные материалы, масло и вода
• Преимущества: Отличная гибкость, устойчивость к изломам, долговечность

2. Сливные шланги из ПВХ.

• Строительство: Материал ПВХ со спиральным армированием.
• Диапазон давления: 100–250 фунтов на квадратный дюйм
• Температурный диапазон: От 32°F до 140°F (от 0°C до 60°C)
• Лучше всего подходит для: Легкая перекачка воды, химическое применение
• Преимущества: Легкий, устойчивый к коррозии, доступный по цене.

3. Сливные шланги из термопластика.

• Строительство: Несколько слоев термопластика
• Диапазон давления: 200-400 фунтов на квадратный дюйм
• Температурный диапазон: От -60°F до 275°F (от -51°C до 135°C)
• Лучше всего подходит для: Химический перенос, пищевая промышленность
• Преимущества: Химически стойкий, незагрязняющий

4. Шланги из композитных материалов/материалов

• Виды специальностей:
  • Химически стойкие шланги (футеровка из ПТФЭ)
  • Износостойкие шланги (с очень толстыми стенками)
  • Пищевые шланги (материалы, одобренные FDA)
• Диапазон давления: Зависит от конструкции (150–600 фунтов на квадратный дюйм)
• Температурный диапазон: Зависит от материала

Применение сливных шлангов

Руководство по выбору сливного шланга

1. Соображения совместимости материалов

• Вода: Стандартная резина или ПВХ
• Масла/Топливо: Маслостойкие резиновые смеси
• Кислоты/щелочи: ПТФЭ или специальная резина
• Абразивные суспензии: Очень толстая резина с износостойкой подкладкой.

2. Требования к размеру и расходу

• Руководство по выбору диаметра:
  • 1-2 дюйма для приложений с небольшим объемом
  • 3-6 дюймов для умеренного потока
  • 8 дюймов для передачи больших объемов
• Скорость потока: Подберите размер шланга в соответствии с производительностью насоса.

3. Факторы давления и температуры.

• Рабочее давление: Всегда превышайте давление в системе на 25 %.
• Давление разрыва: Минимальное 4-кратное рабочее давление
• Температура: Убедитесь, что номинал шланга соответствует температуре жидкости.

4. Потребности в подкреплении

• Стандартная обязанность: Один слой ткани (150 фунтов на квадратный дюйм)
• Сверхмощный: Несколько слоев ткани (300 фунтов на квадратный дюйм)
• Сверхтяжелый режим: Армирование стальной проволокой (400 фунтов на квадратный дюйм)

5. Гибкость против жесткости

• Высокая гибкость: Требуется для перемещения оборудования.
• Более жесткие шланги: Лучше подходит для применений с высоким давлением.

6. Торцевые соединения

• Общие типы:
  • Камлок фитинги
  • Концы с резьбой NPT
  • Фланцевые соединения
• Совет по выбору: Совместимость с существующим оборудованием

Таблица сравнения производительности

Особые соображения

• Статическая проводимость: Требуется для легковоспламеняющихся жидкостей.
• Устойчивость к ультрафиолетовому излучению: Важно для использования на открытом воздухе.
• Радиус изгиба: Минимальная кривизна до ограничения потока
• Соответствие нормативным требованиям: NSF, FDA или другие отраслевые стандарты.

3. Основные характеристики высококачественных сливных шлангов

1. Характеристики давления

• Номинальное рабочее давление:
  • Стандартный режим: 150–250 фунтов на квадратный дюйм
  • Тяжелый duty: 250-400 PSI
  • Промышленный класс: 400-600 фунтов на квадратный дюйм
• Запас прочности при разрывном давлении:
  • Минимальный коэффициент безопасности 4:1 (давление разрыва относительно рабочего давления)
  • Пример: шланг на 300 фунтов на квадратный дюйм должен иметь предел прочности на разрыв 1200 фунтов на квадратный дюйм.

2. Факторы долговечности материала

3. Армирование конструкции

• Стандартные подкрепления:
  • Одиночный текстильный слой (150–200 фунтов на квадратный дюйм)
  • Двойные текстильные слои (200–300 фунтов на квадратный дюйм)
  • Спираль из стальной проволоки (300–600 фунтов на квадратный дюйм)
• Сравнение армирования:
  • Ткань: Лучшая гибкость, меньший вес
  • Провод: Более высокая способность давления, устойчивость к излому

4. Диапазоны температурных допусков

5. Характеристики эффективности потока

• Гладкая конструкция ствола:
  • Минимальные потери на трение (измеряются в перепаде фунтов на квадратный дюйм на 100 футов)
  • Типичные значения: падение на 2–5 фунтов на квадратный дюйм при номинальном расходе.
• Постоянство внутреннего диаметра:
  • Допуск: ±3% от номинального размера.
  • Предотвращает ограничение потока на поворотах

6. Сертификаты безопасности

• Критические сертификаты:
  • NSF/ANSI 61 для питьевой воды
  • FDA 21 CFR для контакта с пищевыми продуктами
  • ATEX для взрывоопасных сред
  • Список UL по огнестойкости

7. Сравнение физических свойств

8. Специальные характеристики производительности

• Статический рассеивающий: Поверхностное сопротивление <10^5 Ом (для легковоспламеняющихся жидкостей)
• Антимикробный: Для пищевой/фармацевтической промышленности
• Без маркировки: Важно для чистых помещений
• Возможность плавучести: Пенопластовый сердечник для морского применения

9. Стандарты испытаний на выносливость

• Рейтинг гибкого цикла: Минимум 50 000 циклов (ASTM D380)
• Импульсное тестирование: 100 000 циклов давления (SAE J343)
• Испытание на истирание: Минимум 500 циклов (ISO 6945)

4. Советы по обслуживанию и безопасности сливных шлангов.

1. Рекомендации по правильному хранению

• Идеальные условия хранения:
  • Температура: 32°F to 100°F (0°C to 38°C)
  • Влажность: ниже 65% относительной влажности.
  • Избегайте воздействия прямых солнечных лучей (деградация под воздействием ультрафиолета).
• Положение хранения:
  • Положите ровно или повесьте вертикально
  • Никогда не храните с перегибами или острыми изгибами.
  • Минимальный радиус изгиба: в 10 раз больше диаметра шланга.

2. Контрольный список плановых проверок

3. Процедуры очистки по применению

• Вода/Сточные воды: Промойте чистой водой под 1,5-кратным рабочим давлением.
• Химический перенос: Тройное полоскание совместимым растворителем.
• Масло/Топливо: Промывка раствором моющего средства (pH 7-9)
• Жидкость/твердые вещества: Механическая щеточная очистка воздухоструйной очисткой

4. Протокол испытания под давлением

• Частота: Ежеквартально при непрерывном использовании
• Метод испытания: Гидростатическое испытание при 1,5-кратном рабочем давлении
• Продолжительность: минимум 30 минут
• Критерии приемки: Падение давления <2%, видимых утечек нет.

5. Параметры безопасного обращения

6. Лучшие операционные практики

• Установка:
  • Поддерживайте радиус изгиба минимум в 5 раз больше диаметра.
  • Используйте подходящие опоры каждые 3–5 футов.
• Операция:
  • Избегайте внезапных скачков давления (> 10 % PSI/сек.)
  • Максимальная скорость потока: 20 футов/сек для жидкостей.
• Выключение:
  • Постепенное снижение давления
  • Полный дренаж перед хранением

7. Особые соображения в отношении продукции Jiangsu Jinluo

Учитывая Компания Jiangsu Jinluo New Material Technology Co., Ltd. Специализируясь на полиуретановых и промышленных шлангах (диаметром 2–16 дюймов), обратите внимание на следующие особенности технического обслуживания:

• Полиуретановые шланги:
  • Повышенная химическая стойкость, но следует избегать сильных кислот.
  • Превосходная стойкость к истиранию (на 50 % лучше, чем у стандартной резины)
  • Срок хранения: 5 лет (не использовался в надлежащих условиях)
• Шланги большого диаметра (8–16 дюймов):
  • Требуется специализированное чистящее оборудование
  • Нужны усиленные опорные конструкции
  • Частота проверок: Ежемесячно при непрерывном использовании.

8. Методы продления жизни

• Система вращения: Чередуйте несколько шлангов при интенсивном использовании.
• Защитная оболочка: Добавьте защиту от истирания в точках контакта
• Обслуживание концевых фитингов: Ежегодная смазка/осмотр резьбы
• Циклическое давление: Постепенно увеличивайте/уменьшайте давление.

9. Утилизация и переработка

• Признаки конца жизни:
  • Распространение трещины >30% длины
  • Падение номинального давления >25 %
  • Остаточная деформация >5% диаметра
• Экологическое соответствие:
  • Отдельно по типу материала (резина/ПВХ/ТПУ)
  • Соблюдайте местные правила утилизации промышленных шлангов.

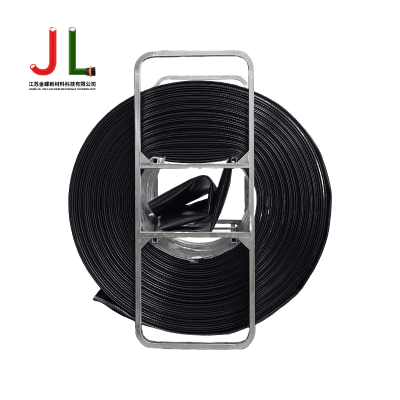

Высокопрочный полиуретановый напорный шланг Jinluo — гибкая армированная плоская трубка из ТПУ
